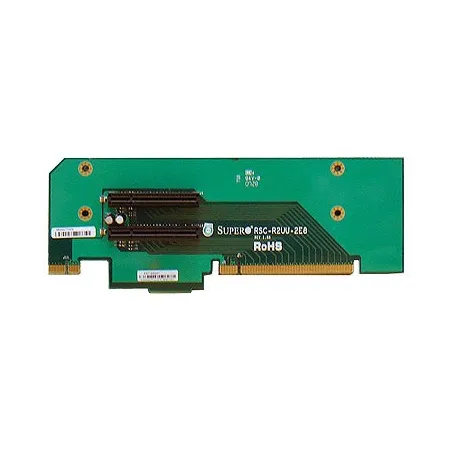

Pasywny Riser Supermicro 2U LHS 2xPCI-E 2.0 x8 R2UU-2E8

Pasywny riser Supermicro 2U LHS 2xPCI-E 2.0 x8 R2UU-2E8 jest elementem przeznaczonym do rozbudowy systemów serwerowych w obudowach 2U. Umożliwia montaż dodatkowych kart rozszerzeń PCI Express w orientacji poziomej, co jest kluczowe w środowiskach o ograniczonej wysokości.

Rozwiązanie dedykowane jest do platform w standardzie UIO, z pozycją slota po lewej stronie (LHS). Riser nie zawiera aktywnych komponentów – transmisja odbywa się pasywnie, co minimalizuje złożoność układu oraz eliminuje dodatkowe źródła potencjalnych awarii.

• Kompatybilność mechaniczna: zaprojektowany dla obudów serwerowych 2U, z zachowaniem odpowiedniego ułożenia slotów względem płyty głównej i panelu tylnego.
• Interfejs wejściowy: pojedyncze złącze PCI-E x8 jako wejście z płyty głównej.
• Interfejs wyjściowy: dwa sloty PCI-E 2.0 x8 do instalacji kart rozszerzeń.
• Pozycja slota: LHS (Left Hand Side) – montaż po lewej stronie obudowy w typowych konfiguracjach serwerowych.
• Charakterystyka pasywna: brak układów aktywnych, brak zasilania dodatkowego, brak funkcji przełączania lub buforowania sygnału.
• Brak obsługi dodatkowych standardów: riser nie zapewnia wsparcia dla kart GPU, nośników NVMe ani modułów M.2.
• Brak funkcji monitorujących: brak sensora termicznego oraz mechanizmów automatycznego wykrywania.

Riser jest przeznaczony do zastosowań, w których kluczowe jest efektywne wykorzystanie przestrzeni w obudowie 2U oraz możliwość instalacji dodatkowych kart rozszerzeń, takich jak kontrolery sieciowe czy kontrolery magazynu danych, o ile są one zgodne z interfejsem PCI-E x8.

Dzięki konstrukcji pasywnej element może być integrowany w istniejących platformach serwerowych bez konieczności modyfikacji zasilania czy logiki płyty głównej, pod warunkiem zgodności mechanicznej i elektrycznej z daną konfiguracją.
